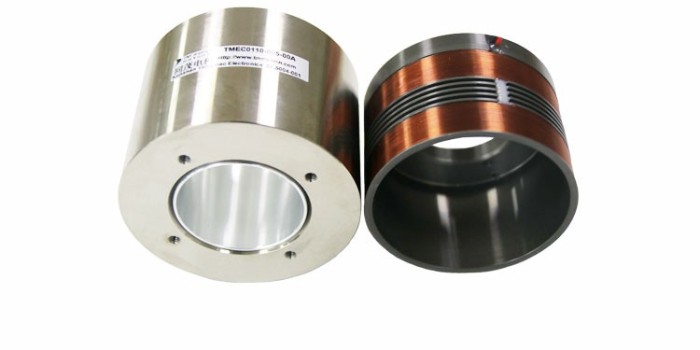

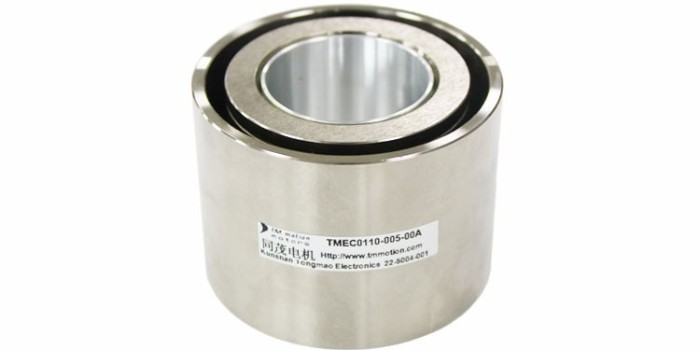

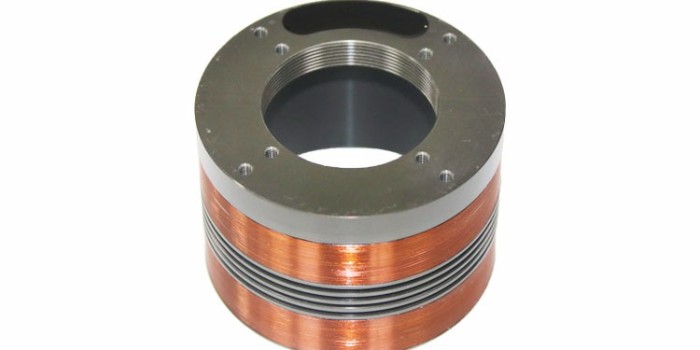

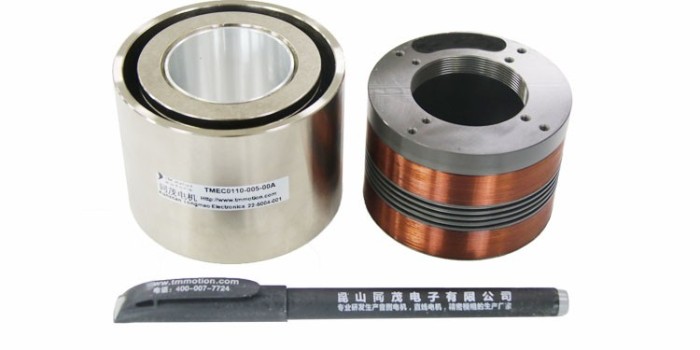

音圈电机TMEC0110-005-00A

【峰值电压】36.7VOLTS
【峰值电流】4.0AMPS
【力常数值】27.9 N/A
【反电动势】27.9V/M/Sec
全国热线

400-007-7724


 产品·参数
    全新通用化设计 适用各种控制方式
产品名称: 音圈电机TMEC0110-005-00A
电机参数 符号 单位 数值
DC 电阻 R OHMS 9.3
峰值电压 Vp VOLTS 36.7
峰值电流 Ip AMPS 4.0
力常数值 Kf N/A 27.9
反电动势 Kb V/M/Sec 27.9
 电    感  L mH 1.6
峰 值 力 Fp N 110
持续推力 Fc N 51.3
电机常数 Ka N/w 9.2
时间常数 Te ms 0.17
峰值功率 Pp W 144.6
峰值位移 S mm 5.0
单边气隙 CL mm 1
热    阻 θth C/W 4.1
绕组温度 Tmax C 155
线圈重量 WTc g 120
磁体重量 WTf g 998
电机重量 Wta g 1118
电机总长 L mm 70
外    径 ФD mm 76

热品推荐 / Hot product

音圈电机

圆柱型音圈电机汇总

TMEC系列的圆柱型音圈电机,由于它能提供高力和高加速度,峰值力范围1N到5000N,因此占据了80%的市场。行程一般不超过50mm,我们的音圈电机较小的直径是12mm。这种类型的电机运用包括控制阀,Z轴抓物和短距离的精确的位置控制,震荡器,吸震器等等,运用的市场包括医疗设备,半导体,航空航天和自动化领域。
平板型音圈电机

平板型音圈电机汇总

TMEP系列的平板音圈电机(音圈马达),比同样类型的TMES系列的音圈电机(音圈马达)行程要短,但它也有着自己的优势,低重量,因此响应时间短,峰值力能达到300N行程到20mm。TMEP系列的音圈电机(音圈马达)可以制作成比较小的X-Y两轴的运动平台,这种运用多见于半导体行业和微型设备工业领域。
矩形音圈电机

矩型音圈电机汇总

TMES系列矩型音圈电机(音圈马达)与同重量的TMEC系列的电机相比,力比较小。但能提供长的行程。峰值力能做到1000N,行程到250mm。这类型的电机可以单独使用,也可做成X-Y两轴平台,与TMEP系列的比较相似,主要运用于半导体行业和微型设备工业领域。
摆动型音圈电机

摆动型音圈电机汇总

TMER系列的摆动音圈电机(音圈马达)是把TMES系列的音圈电机(音圈马达)变弯,满足角度摆动的电机,这种类型的电机能提供摆动角度120度,扭力达到50N.m。摆动音圈电机(音圈马达)典型的运用是激光的镜面反射技术、回转阀、阻尼器等等运用。它的市场包括:半导体行业、自动化,工业、航空和航天工业领域。
