同茂音圈电机模组更稳定的高动态性能
  • 音圈电机模组TMPT-VC-CNKP0010N01-1936501
  • 音圈电机模组TMPT-VC-CNKP0010N01-1936501

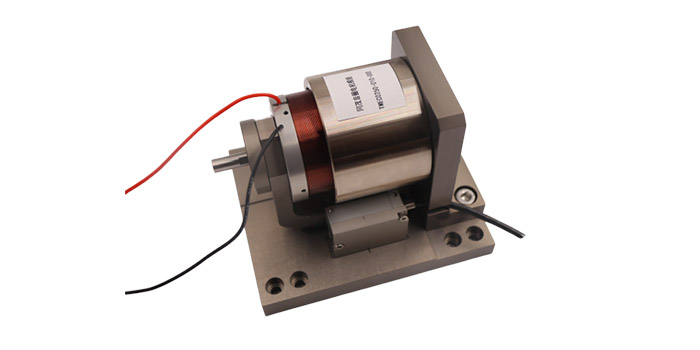

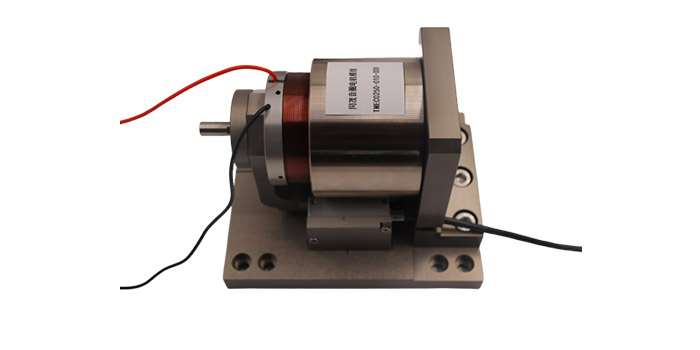

音圈电机模组TMPT-VC-CNKP0010N01-1936501

【行程】10mm
【分辨率】1μm
【直线度】±5μm
【平面度】±5μm
全国热线

400-007-7724

 产品·参数
    全新通用化设计 适用各种控制方式
产品名称 音圈模组TMPT-VC-CNLP0010N01-1936501
电机参数 符号 单位 数值
行程 Travel mm 10
定位精度(1) 标准 Standard μm ±5
线性误差修正 Facter μm ±1
分辨率 Resolution μm 1
双向重复定位精度(1) Bi-Directional μm ±1.5
直线度(1) Straightness μm ±5
平面度(1) Flatness μm ±5
俯仰角误差(1) Pitch arc sec 12
横滚角误差 Roll arc sec 12
偏航角误差(1) Yaw arc sec 15
峰值速度(3)No Load Maximum Speed mm/s 1500
峰值加速度(3)No Load Maximum Acceleration g 20
峰值连续推力 Maximum Continuous Force N 110
负载能力(2) 水平 Horizontal Kg 5
侧置 Side Kg 5
运动台质量 Moving Mass Kg 0.5
平台质量 Stage Mass Kg 3.4
材料 Aluminum,

热品推荐 / Hot product

音圈电机

圆柱型音圈电机汇总

TMEC系列的圆柱型音圈电机,由于它能提供高力和高加速度,峰值力范围1N到5000N,因此占据了80%的市场。行程一般不超过50mm,我们的音圈电机较小的直径是12mm。这种类型的电机运用包括控制阀,Z轴抓物和短距离的精确的位置控制,震荡器,吸震器等等,运用的市场包括医疗设备,半导体,航空航天和自动化领域。
平板型音圈电机

平板型音圈电机汇总

TMEP系列的平板音圈电机(音圈马达),比同样类型的TMES系列的音圈电机(音圈马达)行程要短,但它也有着自己的优势,低重量,因此响应时间短,峰值力能达到300N行程到20mm。TMEP系列的音圈电机(音圈马达)可以制作成比较小的X-Y两轴的运动平台,这种运用多见于半导体行业和微型设备工业领域。
矩形音圈电机

矩型音圈电机汇总

TMES系列矩型音圈电机(音圈马达)与同重量的TMEC系列的电机相比,力比较小。但能提供长的行程。峰值力能做到1000N,行程到250mm。这类型的电机可以单独使用,也可做成X-Y两轴平台,与TMEP系列的比较相似,主要运用于半导体行业和微型设备工业领域。
摆动型音圈电机

摆动型音圈电机汇总

TMER系列的摆动音圈电机(音圈马达)是把TMES系列的音圈电机(音圈马达)变弯,满足角度摆动的电机,这种类型的电机能提供摆动角度120度,扭力达到50N.m。摆动音圈电机(音圈马达)典型的运用是激光的镜面反射技术、回转阀、阻尼器等等运用。它的市场包括:半导体行业、自动化,工业、航空和航天工业领域。
